Terbium Gallium Garnet Magneto 광학 TGG Crystal High Laser Damage Threshold

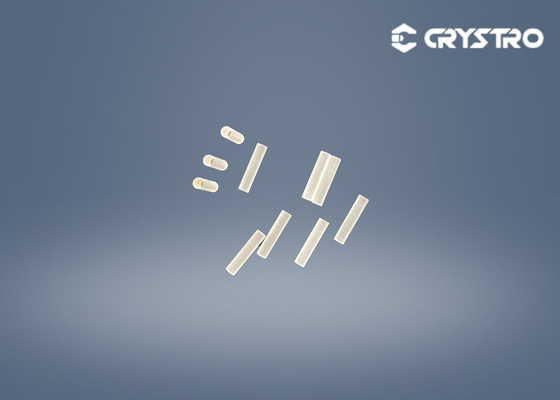

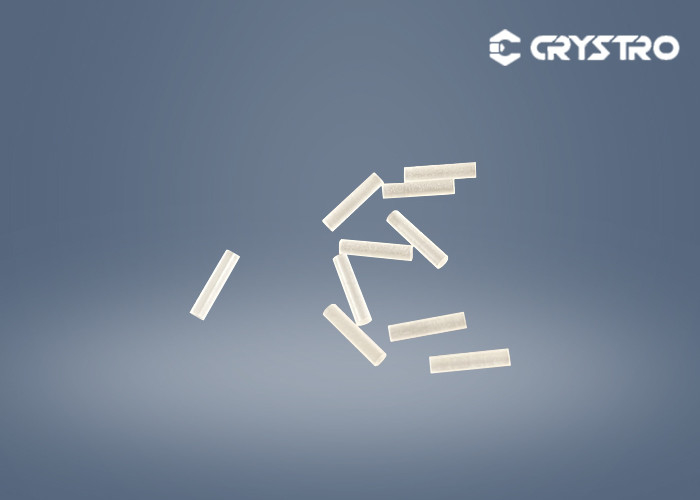

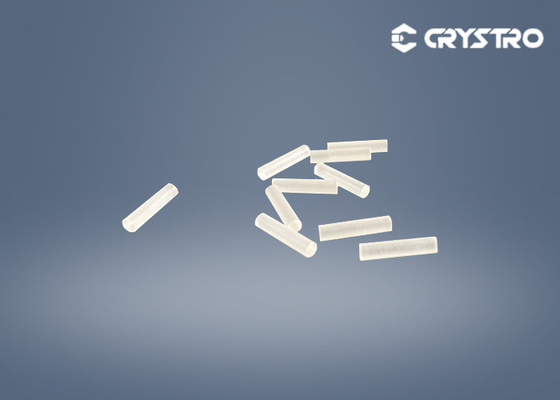

자기 광학 재료 직경 2.15*9.8mm TGG 결정

소개 :

테르븀 갈륨 가넷(TGG)패러데이 회전자와 아이솔레이터를 위한 높은 수준의 열전도율을 갖는 광자기 결정인 합성 석류석의 일종입니다.레이저 시스템용 광 아이솔레이터, 광섬유 시스템용 광 순환기, 광 변조기, 전류 및 자기장 센서에 사용할 수 있습니다.

패러데이 회전자는 TGG 수정 막대와 특수 설계된 자석으로 구성됩니다.자기 광학 재료를 통과하는 빔의 편광 방향은 자기장의 작용에 따라 편향되며 편향 방향은 자기장의 방향에만 관련되며 빔 전파 방향과는 관련이 없습니다.광 아이솔레이터는 45도 굴절 광 회전자와 적절하게 배치된 한 쌍의 편광자로 구성됩니다.광선이 한 방향으로만 통과하도록 하고 광선이 반대 방향으로 전파하는 것을 차단합니다.

Crystro TGG 로드 사양:

귀하의 요청에 따라 맞춤형 TGG 크리스탈 크기를 제공할 수 있습니다.

주요 특징 :

• 큰 크기 Boule 직경: 최대 4"
• 소광율 일반: >35dB 고급: >40dB
• 1064 nm에서 Verdet 상수 40 rad/T/m
• 1064 nm에서 굴절률 1.95

주요 이점:

1. 큰 베르데 상수 : 35 Rad T-1m-1

2. 낮은 광 손실: <0.1%/cm

3. 높은 열전도율: 7.4W m-1K-1

4. 높은 레이저 손상 임계값:>1GW/cm2
